東洋計器(株)
口径13mmの超音波式スマート水道メーター【AXs13】の型式承認を取得
2026年9月11日
- 東洋計器(株)(松本市 土田泰正社長)は、国内初となる計測部と通信部を完全一体化した超音波式スマート水道メーター【AXs(アックス)】シリーズの新商品として、口径20・25mmに続いて、この度、口径13mmの【AXs13】の型式承認を取得しました。[型式承認番号：第L241号]
- 【AXs13】は本年2026年中から量産化を計画しています。既に生産中の口径20・25mmと合わせた、【AXs】シリーズ全体の出荷予定数は初年度数万台、次年度以降はラインの強化を図り、年間で数10万台に増産する計画で準備を進めています。
- 昨今、水道事業の抜本的改革と省力化のため、地域未来交付金等の補助金も活用しつつ、水道メーターのスマート化が各地で進んでいます。こうした動向も踏まえた今回の【AXs13】の開発により、一般家庭用としてニーズの大きな13・20・25mmの小中口径で、送信機一体型の【AXs】シリーズのラインアップが揃うこととなります。更に8bit電文出力機能を搭載した、送信機分離型の【AXs-D】シリーズの開発も進行中であり、より様々な現場に応じた超音波式スマート水道メーターを選択可能となります。
- 【AXs13】は、従来の羽根車式水道メーターと同様に、全長100mmの「ショートタイプ(以下、ショート)」と、全長165mmの「ロングタイプ(以下、ロング)」の2種類を開発しました。1台当たりの重量は、ショートが0.6kg、ロングが0.7kgで、同口径の電子式水道メーターの重量の約1/2であり、大幅な軽量化・材料削減を実現しました。銅合金の使用量もショートで約3割に削減しています。これにより水道メーターの主要部品である銅ケースの生産に伴って発生するCO₂を、大幅に削減することができます。
- 【AXs13】が計測原理として採用している超音波式は、パイプ内の流速によって超音波の伝搬時間が変化することを利用して流量を積算する仕組みで、微流量から大流量まで精度高く計測可能です。また、部品数を減らしたコンパクトなメーター開発も可能となり、【AXs】は乾式水道メーターと同じ通い箱に収まる寸法であるため、大きな通い箱が必要な電子式水道メーターより省スペースで保管が可能となります。
- 機械駆動部(羽根車・歯車等)がなく、耐久性に優れた超音波式水道メーターは、長期にわたって高精度計測が可能であるとして、検定有効期間の10年への延長が審議中です。延長が実現した場合、【AXs】の導入により、メーターの購入・交換工事が、従来の羽根車式水道メーターの8年に1度から10年に1度となり、コスト・人手不足・調達・管理など、様々な面で効果を見込むことができます。
- 通信部はLP業界などで約500万台の実績がある、同社のLPWA送信機「IoT-R」と同一のLTE Cat.M1を通信規格に採用しています。従来は電子式水道メーターと通信端末をケーブルで接続して自動検針などを行っていましたが、計測部と通信部を完全に一体化することでトータルコストを抑え、結線作業の工数や費用も不要となります。
8. 以上より、AXsの開発により、以下のメリットを見込むことができます。
- スマートメーター導入のハードルが下がり、13・20・25mmの口径を問わずに、エリア全体で面的に推進が可能となります。
- 既存のメーターよりもコンパクトなので、狭小な既設現場にも問題なく設置できます。
- 小型軽量のため、運搬の負担を軽減することができます。
- 液晶に瞬時流量が常時表示されるため、流量の有無が明瞭となります。
- 離島・山間部などの遠方地や、オートロック物件やテナント内のメーター、豪雪地帯、ボックスの開閉が困難な場所などの、難検針を解消できます。
- メーターアラームの受信や、双方向通信による随時検針・瞬時流量の取得、ビッグデータの確認などで、漏水等の現場の異常を事務所から早期に把握可能です。常時監視体制構築による入退去時の開閉栓業務の廃止や、配水池等の巡視の代替も可能となります。
- スマートフォンでWeb料金明細の確認や決済などが可能な需要家向けサービス「水るっく」への、毎日・毎時単位の使用量グラフの表示や、漏水等の異常通知が可能となります。
- 「高齢者見守りサービス KIZUKI」へ、水道使い始め・一定時間連続使用・一定時間不使用通知や、使用状況の連携を行い、高齢化社会のインフラとして有効となります。
【AXs13】については、10月21～23日に長崎市で開催される令和8年度日本水道協会全国会議「水道研究発表会」で論文を発表すると共に、併設会場で同時開催の「長崎水道展」で展示公開予定となっています。

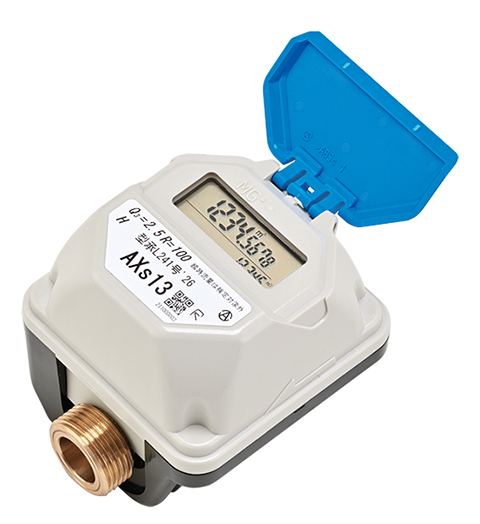

■外観（ショートタイプ）

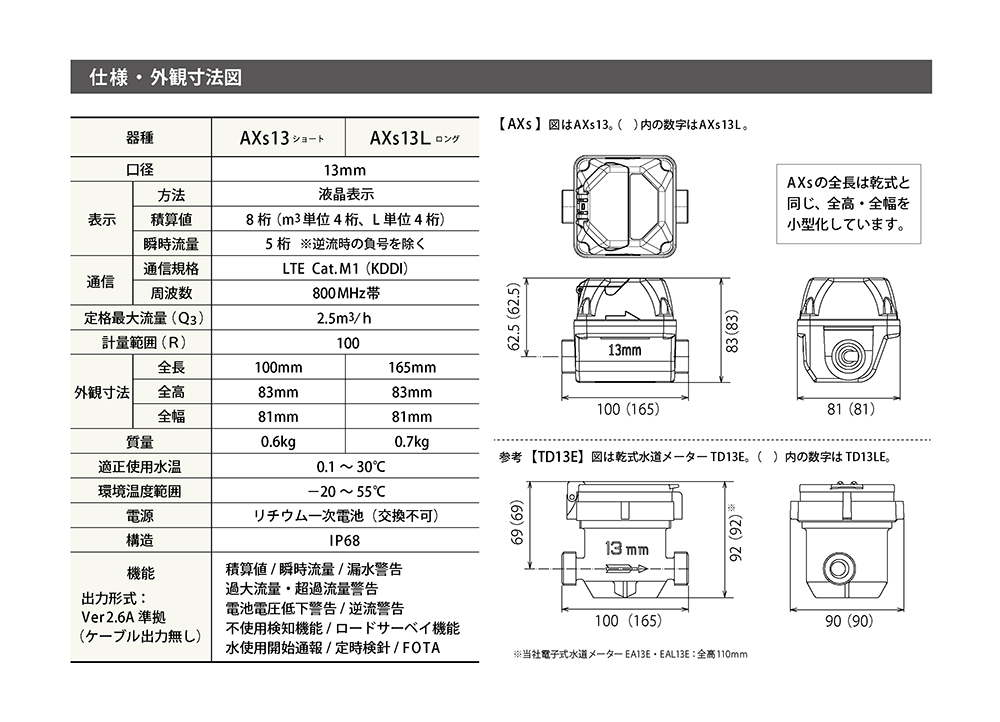

■仕様・外観寸法図
