水使用実態調査システム

該当器種

• データロガ DL-02
• 水栓使用検知器 SDL-01
• 解析ソフト

※ 本商品はレンタル専用です。

概要

水道メーターに流れる流量と各水栓の水使用状況のデータより、「どの水栓で」「いつ」「どの位」の水が使用されたのかが分かります。

こんなことでお困りではないでしょうか?

お客様からの「こんなにたくさん水を使っているはずない」という相談や苦情を受け、水道メーターに異常はないか、また漏水していないか、調査をしてみたが、いずれも異常はない。お客様に説明してもなかなかご納得いただけない。

こんな時、「水使用実態調査システム」がお役に立ちます。「どの水栓で」「いつ」「どの位」の水が使用されたか、具体的に把握できます。

データロガ

水道メーターに流れる流量を１秒単位で記録します。小型かつ防水構造なので、水道ますにそのまま設置できます。

アタッチメント

水道メーターのパイロット回転数を光学的に読み取り、パルス信号として出力します。
乾式水道メーターに使用する際に取り付けます。

尚、電子式水道メーターの場合は、アタッチメントを使わずに、メーターケーブルからのパルス信号で記録します(写真は乾式水道メーターとアタッチメント)。

水栓使用検知器

水道メーターに流れる流量を１秒単位で記録します。小型かつ防水構造なので、水道ますにそのまま設置できます。

•

  洗濯機

•

  台所

•

  トイレ

•

  洗面台

•

  シャワー

解析ソフトの画面

データロガ・水栓使用検知器が蓄積したデータを取得し、各種グラフ表示・データ解析作業などを行います。

画面

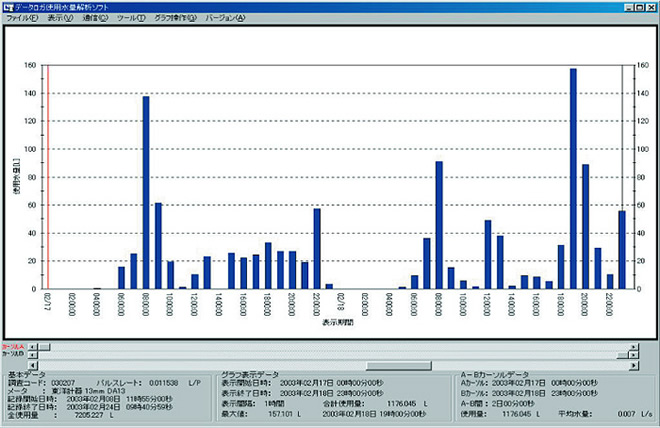

データロガのデータより、日毎・時間毎の水使用量変化を表示します

• グラフの時間表示間隔は切替が可能です(1日/1時間/10分/1分/1秒)。
  ※上のグラフは1時間間隔で表示しています。
• CSV形式で出力できます。
• 漏水も発見できます。

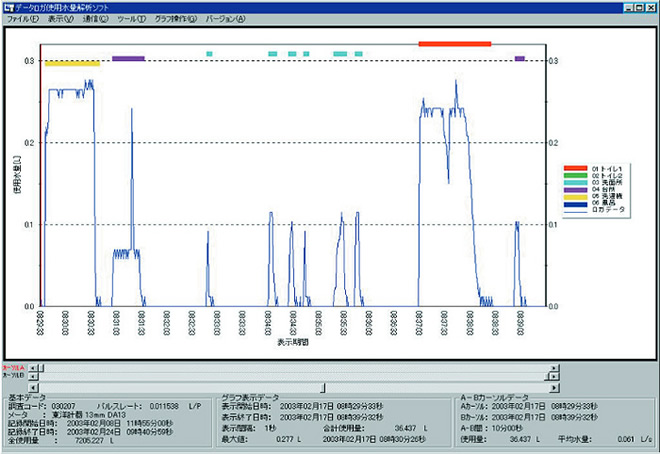

データロガと水栓使用検知器からのデータより、「どの水栓で」「いつ」「どの位」の水が使用されたかを解析できます

• データロガ：水の使用量グラフ
  水栓使用検知器：水栓別使用状況
• 1秒単位の使用量をグラフで表示します。
• 1画面で表示する時間の範囲を切替できます。

※上グラフは10分間分を表示しています。
※右グラフは全記録データによる割合を表示しています。

仕様

こちらのPDFファイルをご参照ください。

寸法

こちらのPDFファイルをご参照ください。
